Vite a brugola DIN 912 con esagono incassato

Questo bullone a brugola con esagono incassato DIN 912, prodotto dai fornitori di Wanluo in conformità con gli standard industriali di precisione tedeschi, è un componente di fissaggio di fascia alta. È progettato principalmente per assemblaggi meccanici precisi, bloccaggio nascosto e scenari di assemblaggio di apparecchiature ad alta precisione. A differenza della tradizionale installazione a vista di bulloni esagonali esterni che si basano su chiavi esterne per il funzionamento, questa vite adotta un foro esagonale incorporato + struttura incorporata a testa cilindrica, che può essere completamente alloggiata all'interno del foro del pezzo, ottenendo un assemblaggio piatto e nascosto. Risolve efficacemente i punti critici del settore come l'interferenza sporgente dei dispositivi di fissaggio tradizionali, l'impossibilità di lavorare in spazi ristretti a causa dello spazio limitato e le superfici di assemblaggio irregolari.

Invia richiesta

Product Description

Quando la fabbrica Wanluo stava sviluppando questo bullone a brugola DIN 912 con esagono incassato, si è affidata alla forgiatura a freddo integrata e a processi di rullatura precisi della filettatura. La struttura complessiva ha un'elevata precisione e una forte stabilità di bloccaggio. Combinato con acciaio inossidabile di alta qualità, può mantenere uno stato di bloccaggio preciso per lungo tempo in condizioni di vibrazioni e di lavoro complesse. È la vite di supporto principale per l'assemblaggio di fascia alta di apparecchiature automatizzate, stampi di precisione, strumenti e dispositivi.

Caratteristiche del prodotto

1. Struttura di installazione incorporata, nessuna interferenza di montaggio

La nostra vite a brugola DIN 912 con esagono incassato adotta un design incorporato a testa cilindrica. Dopo il bloccaggio, non sono esposti componenti che non ostacolino il movimento degli accessori circostanti o l'assemblaggio e il montaggio delle apparecchiature. Si adatta perfettamente a strutture precise che richiedono superfici piane, assemblaggio sigillato e adattamento scorrevole, migliorando significativamente l'integrità complessiva dell'assemblaggio dell'apparecchiatura.

2. Design interno dell'azionamento esagonale, forte adattabilità in spazi ristretti

Ha un foro di attacco esagonale standard incorporato e può essere completato con una chiave esagonale interna senza lasciare spazio per la rotazione della chiave esterna. Risolve specificatamente problemi costruttivi in strutture compatte, punti di installazione densi e cavità strette. La sua adattabilità all'assemblaggio è di gran lunga superiore ai tradizionali bulloni esagonali esterni.

3. Processo di stampaggio preciso, impegno preciso senza slittamento

È formato attraverso un processo di forgiatura a freddo in un unico pezzo, combinato con un trattamento di rullatura del filo ad alta precisione. La forma del dente è piena ed uniforme, con rigidi standard di tolleranza. Il foro interno ha un'elevata concentricità e una parete interna liscia. Il processo di smontaggio è ben serrato e il bloccaggio a coppia elevata non è soggetto a crepe, scivolamenti o rotture del filo. Supporta ripetuti disassemblaggi di debug e la precisione non diminuisce per un lungo periodo.

4. Prestazioni materiali stabili, durevoli e resistenti alla corrosione

Seleziona materie prime in acciaio inossidabile di elevata purezza, conferendo al prodotto un'eccellente resistenza alla trazione e alla fatica. Può sopportare frequenti vibrazioni e condizioni di funzionamento alternativo meccanico delle apparecchiature e ha anche un'eccellente resistenza alla ruggine e alla corrosione. Non teme la corrosione umida e leggera in ambienti complessi. La durata è notevolmente migliorata.

5. Design del raccordo della superficie di base, forza di bloccaggio uniforme

Il fondo della vite è piatto e la testa è leggermente arrotondata. Ha un adattamento estremamente elevato al foro cieco del pezzo e la forza di bloccaggio è uniforme senza carico irregolare. Non causerà deformazione di compressione locale, falsi bloccaggi o problemi di allentamento, garantendo la coerenza della forza di bloccaggio in ciascun punto di assemblaggio.

Scenario applicativo

1. Assemblaggio di utensili per stampi di precisione

2. Assemblaggio automatizzato di apparecchiature meccaniche

3. Strumenti di precisione e apparecchiature elettriche

4. Modifica e manutenzione della struttura meccanica di fascia alta

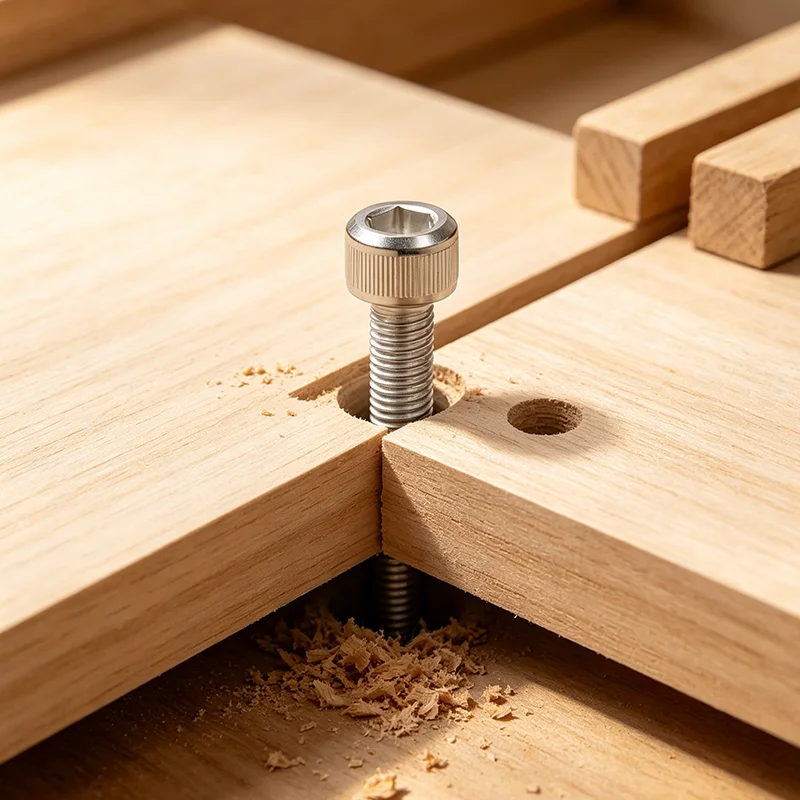

Hex Socket Cap Screw Din 912 Allen Bolt

Vantaggi strutturali e prestazioni del processo

I bulloni a brugola DIN 912 adottano un processo di formatura a freddo in un unico pezzo e rullatura della filettatura di precisione, con profilo della filettatura completo e uniforme e controllo accurato della tolleranza. La scanalatura esagonale interna standard è lavorata in profondità con parete interna liscia ed elevata concentricità, garantendo una perfetta aderenza con le chiavi a brugola senza scivolare o rompere i denti durante il montaggio. Il fondo della testa arrotondato e la superficie di appoggio piatta possono essere fissati strettamente al foro svasato del pezzo, realizzando un'installazione nascosta a filo senza sporgenze sporgenti. Le materie prime in acciaio inossidabile di elevata purezza conferiscono alle viti un'eccellente resistenza alla trazione, alla fatica e alla corrosione, mantenendo una precisione di fissaggio stabile a lungo termine in vibrazioni frequenti e ambienti di lavoro difficili e migliorando efficacemente l'integrità e l'estetica dell'assemblaggio delle apparecchiature.

Parametro del prodotto

Elemento parametro	Specifica dettagliata
Nome del prodotto	Vite a esagono incassato in acciaio inossidabile, bullone a brugola DIN 912
Norma esecutiva	DIN 912, ISO 4762, standard GB, lunghezza e dimensioni personalizzate non standard
Materiale disponibile	Acciaio inossidabile 304, 316, 316L; 2205/2507 Duplex Acciaio Personalizzabile
Gamma di dimensioni	Specifiche metriche complete M2-M48, corpo vite ultracorto/ultra lungo personalizzato
Tipo di unità	Attacco esagonale interno di precisione, corrispondenza della chiave a brugola standard
Trattamento superficiale	Decapaggio e passivazione, filettatura senza bave, superficie liscia anticorrosione
Proprietà meccaniche	Elevata resistenza alla trazione, forte stabilità di bloccaggio, anti-fatica e anti-allentamento
Metodo di imballaggio	Imballaggio indipendente a prova d'umidità + cartone per esportazione, imballaggio su pallet per ordini all'ingrosso
Servizio di fornitura	Fornitura spot in grandi quantità, personalizzazione non standard, approvvigionamento unico di dispositivi di fissaggio misti

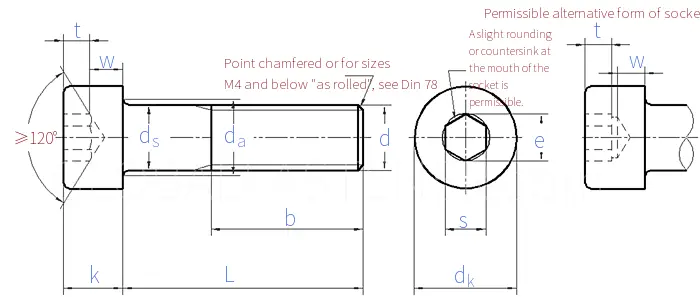

Hex Socket Cap Screw Din 912 Allen Bolt

Dimensione filettatura d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pece	Filo grosso	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Passo filettatura fine-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Passo filettatura fine-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	testa semplice	massimo	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	teste zigrinate	massimo	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	massimo		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	massimo		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	massimo		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Dimensione nominale		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	massimo		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Dimensione filettatura d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pece	Filo grosso	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Passo filettatura fine-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Passo filettatura fine-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	testa semplice	massimo	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	teste zigrinate	massimo	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	massimo		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	massimo		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	massimo		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Dimensione nominale		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	massimo		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
