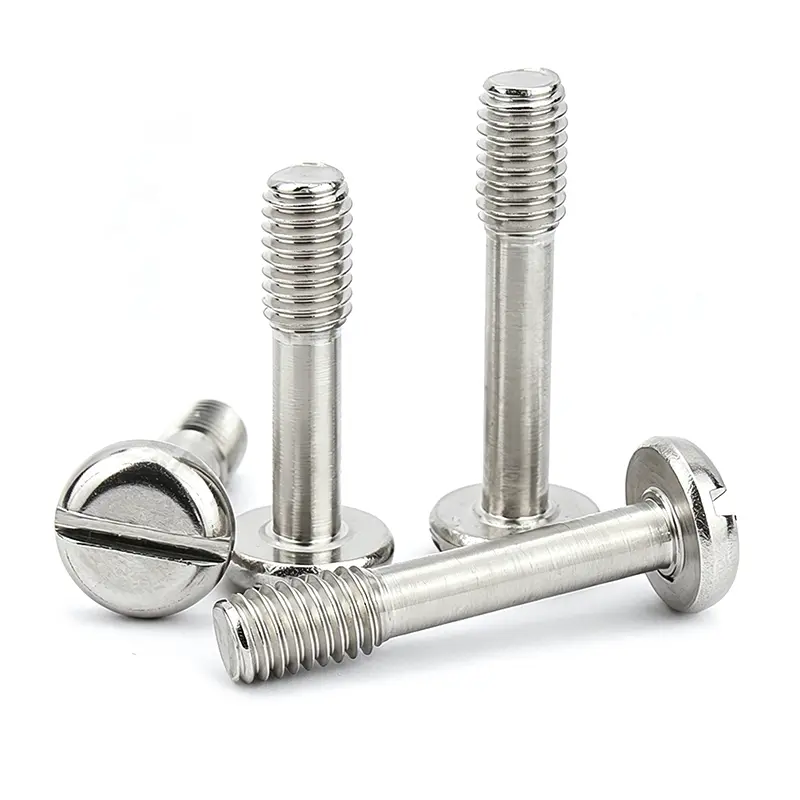

Vite a macchina antigoccia a testa cilindrica con intaglio

Parametro del prodotto

Principio strutturale anticaduta con gambo parziale

Il valore fondamentale della vite di fissaggio a testa cilindrica con intaglio deriva dalla sua speciale architettura a filettatura parziale, che risolve il problema pratico della perdita di piccole viti durante ripetuti smontaggi. La sezione centrale del corpo della vite conserva un gambo liscio non filettato; solo il segmento di coda porta fili di macchina. Una volta svitata, una volta che la filettatura esce completamente dal dado di accoppiamento, il gambo liscio scorre all'interno del foro del componente, mentre la testa cilindrica limita la corsa verso l'esterno in modo che la vite non possa separarsi e cadere dal gruppo. Gli operatori possono aprire coperture e pannelli senza preoccuparsi di piccoli elementi di fissaggio smarriti o smarriti. L'ampia testa panoramica offre un'ampia area di contatto per distribuire lo stress di compressione ed evitare ammaccature superficiali. L'azionamento a fessura diritta supporta il semplice funzionamento di un cacciavite a lama piatta senza richiedere attrezzi speciali, ideale per alloggiamenti e coperchi soggetti a manutenzione frequente.

Prestazioni del materiale in acciaio inossidabile per un servizio a ciclo ripetuto

Queste viti a macchina antigoccia adottano l'acciaio inossidabile 304/316 selezionato per scenari di smontaggio frequente. Il materiale bilancia la durezza superficiale e la duttilità, resistendo all'usura della testa della fessura dopo molti cicli di avvitatura. La buona resistenza alla corrosione è adatta agli ambienti di lavoro delle apparecchiature degli armadietti, tra cui umidità interna, aria umida esterna e condizioni di leggera nebbia salina. Il trattamento di passivazione stabilizza le prestazioni antiossidanti della superficie, prevenendo il grippaggio del filo e il rigonfiamento della ruggine. Sia la zona filettata che il gambo liscio mantengono una consistenza dimensionale stabile da lotto a lotto, garantendo che il gambo scivoli liberamente all'interno dei fori di montaggio senza inceppamenti, mentre l'innesto della filettatura rimane affidabile anche sotto ripetuti cicli di serraggio-allentamento.

Lavorazione di precisione della vite di fissaggio a filettatura parziale

La produzione controlla rigorosamente due dimensioni chiave: lunghezza effettiva del segmento filettato e diametro del gambo liscio. Il grezzo della barra viene tornito alla forma desiderata per la formatura di teste bombate, la fresatura di cave, la finitura del diametro del gambo e la rullatura di filetti. Il processo di rullatura della filettatura genera profili di filettatura completi e lisci per un accoppiamento affidabile. Il confine di transizione tra gambo liscio e filettatura è posizionato esattamente in base alle esigenze del cliente, determinando direttamente la massima corsa di allentamento della vite imperdibile. Ogni pezzo finito viene sottoposto al controllo passa-non-passa del calibro del filo, alla verifica del diametro del gambo e al controllo della geometria della cava. La coerenza dimensionale garantisce che le viti scorrano agevolmente nei fori di accoppiamento senza attaccarsi, pur mantenendo l'effetto limitante antigoccia.

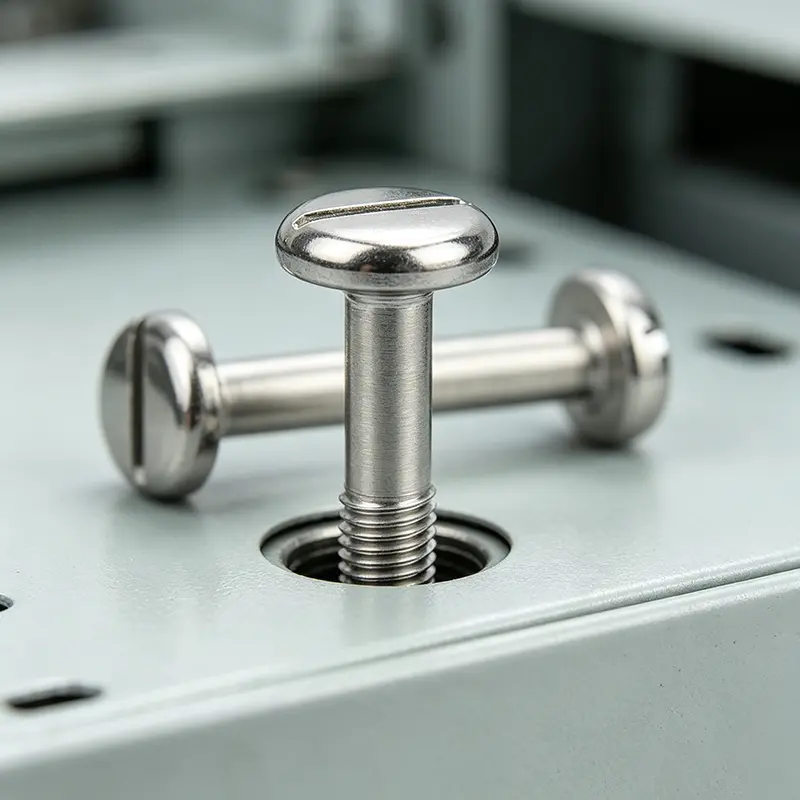

Assemblaggio della struttura prigioniera e osservazioni pratiche sull'uso

Le viti di fissaggio a testa bombata con intaglio sono realizzate appositamente per assemblaggi in cui la vite deve rimanere fissata a un componente dopo l'allentamento. Il foro di montaggio sul pannello di copertura deve essere dimensionato per far passare liberamente il gambo liscio fermandosi contro la testa cilindrica. Non serrare eccessivamente durante l'installazione; Una forza eccessiva rischia di danneggiare la testa della fessura o di deformare la superficie del pannello. Questa chiusura è progettata per operazioni di apertura-chiusura ripetute; non è destinato a collegamenti con carichi pesanti e vibrazioni elevate. Quando si progetta l'assemblaggio, verificare che la distanza di corsa libera richiesta corrisponda al rapporto di lunghezza tra il gambo liscio e la sezione filettata. Evitare di applicare forza di trazione esterna alla vite allentata, poiché ciò potrebbe danneggiare la transizione testa-gambo.

Personalizzazione di dimensioni speciali e supporto per la fornitura di volumi di ordini

Poiché le prestazioni delle viti di fissaggio dipendono fortemente dal rapporto tra la lunghezza del gambo e la filettatura, offriamo uno sviluppo personalizzato mirato per requisiti specifici del progetto. Possiamo regolare la lunghezza del gambo liscio, la lunghezza del segmento filettato, la lunghezza complessiva della vite e le dimensioni della testa per soddisfare le diverse esigenze di spessore del pannello e di corsa vincolata. Le dimensioni standard sono disponibili in magazzino per la spedizione rapida dei campioni e per ordini di piccoli lotti. Gli ordini di progetti di grandi volumi sono supportati da una capacità di produzione batch stabile. È possibile fornire rapporti di ispezione dimensionale per la verifica della qualità in entrata. Per i clienti produttori di apparecchiature sono disponibili la marcatura laser OEM e l'imballaggio adatto all'esportazione.
